katalog
1. Kutipan bisnis2
2. Kinerja peralatan dan parameter teknis6
1. Parameter teknis lini produksi rangka batang baja 6
1.1 Ikhtisar Peralatan 6
1.2 Komposisi peralatan lini produksi rangka batang baja 6
1.3 Parameter teknis peralatan: 7
1.4 Karakteristik peralatan 8
1.5 Konfigurasi peralatan dan merek asli 10
2. Mesin air dingin 11
2.1 Spesifikasi teknis chiller tipe kotak berpendingin udara: 11
3. Kompresor udara 12
1. Parameter teknis kompresor udara ulir 13
1. Kutipan bisnis
Lini produksi pengelasan rangka CNC yang cerdas produsen profesional
| Lembar kutipan lini produksi pengelasan rangka CNC cerdas SGHJ | ||||||
| Unit kutipan: Shandong Time Machinery Technology Co., Ltd | ||||||
| jumlah order | nama perangkat | jenis unit | satuan | kuantitas | harga satuan (RMB) | jumlah uang (RMB) |
| 1 | Lini produksi pengelasan rangka batang baja | SGHJpm-100 | kependekan dari Taizhou | 1 | ||
| 2 | Kompresor udara sekrup | Kaishan, BK22kw | kependekan dari Taizhou | 1 | ||
| 3 | mesin air pendingin | RX-05A | kependekan dari Taizhou | 1 | ||
| 4 | tukang las butt batang baja | 25kva | kependekan dari Taizhou | 1 | ||
| berjumlah | Total pembayaran peralatan ¥: Modal RMB: | |||||
| Catatan: Harga ini sudah termasuk pajak (PPN 13%), termasuk biaya pengiriman, biaya komisioning dan pemasangan, serta biaya pelatihan. | ||||||
| Perusahaan ini berfokus pada penelitian dan pengembangan serta pembuatan lini produksi pengelasan rangka baja, memiliki tim penelitian dan pengembangan teknologi yang profesional dan efisien, perusahaan sangat mementingkan inovasi teknologi, mematuhi jalan inovasi independen, terus-menerus menyesuaikan struktur produk untuk memenuhi permintaan pasar, dan telah menjalin kemitraan jangka panjang dengan sejumlah perusahaan ternama. | ||||||
Nama Perusahaan: Shandong Time Machinery Technology Co., Ltd
Nomor Pokok Wajib Pajak: 91370811MA3EP7HT68
Nomor rekening perusahaan: 815010601421010400
Bank: Cabang Pembantu Xicheng, Bank Kota Jining
Alamat: Jalan Jiafeng Timur, Jalan Ruixiang Utara, Zona Pengembangan Ekonomi Jining, Provinsi Shandong (di rumah sakit Shandong Taifeng Engineering Group Co., Ltd.)
2. Kinerja peralatan dan parameter teknis
1. Parameter teknis lini produksi rangka batang baja
1.1 Ikhtisar Peralatan

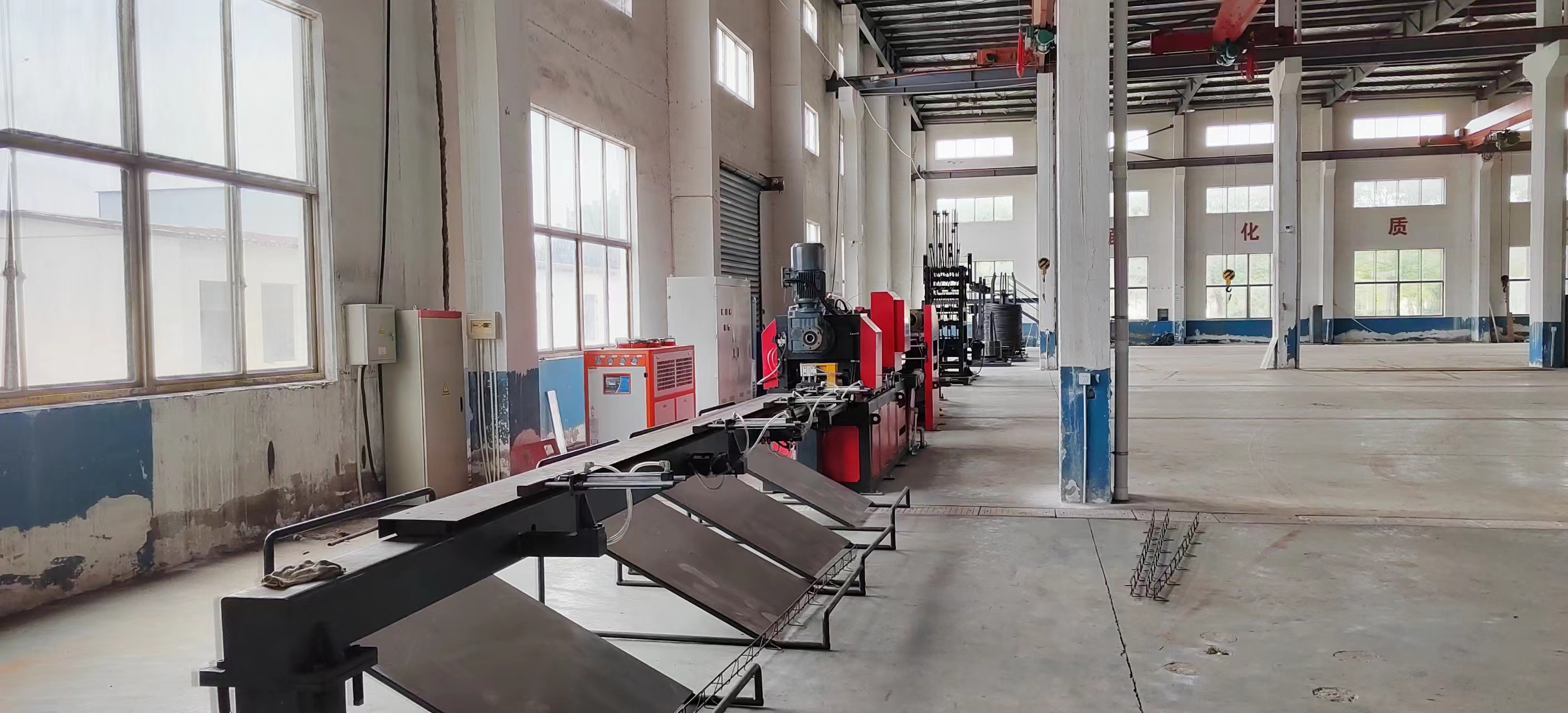

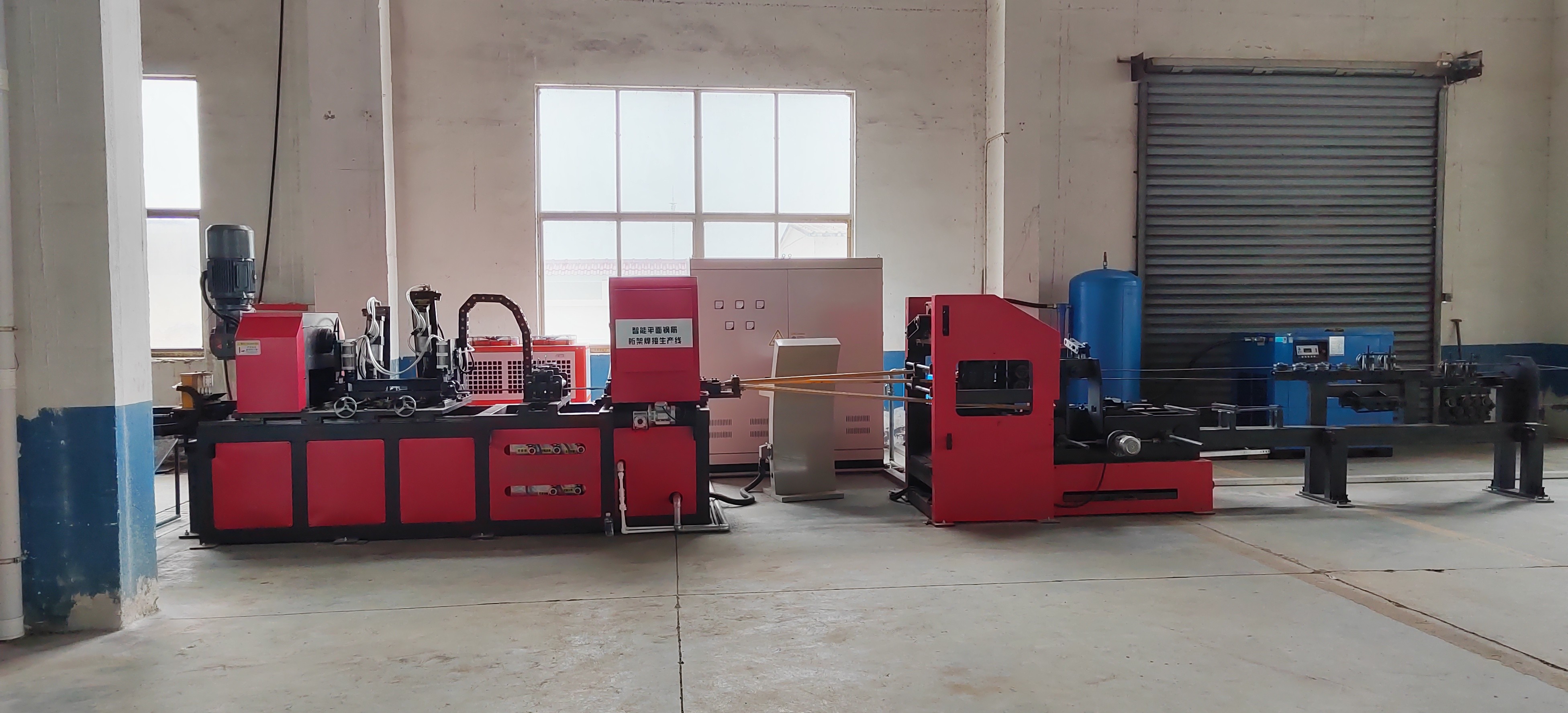

Lini produksi rangka penguat terdiri dari kumparan baja, pelurusan tulangan, pembengkokan batang samping, pembentukan pengelasan, pemotongan otomatis, agregat jadi dalam integrasi lini produksi otomatis sepenuhnya, dapat menghasilkan lantai rangka baja bidang dengan rangka baja, juga dapat memproduksi bangunan prefabrikasi dari rangka baja, banyak digunakan dalam konstruksi bangunan (dari lantai rangka rangka), konstruksi papan dinding isolasi termal dan bidang lainnya.
1.2 Komposisi peralatan lini produksi rangka batang baja:
| jumlah order | Komponen peralatan | kuantitas | fitur teknis |
| 1 | Rangka batang baja | cara yang ditentukan seseorang | Bingkai garis peletakan vertikal |
| 2 | Mekanisme pengumpanan lurus | cara yang ditentukan seseorang | Menggunakan beberapa putaran pelurusan, efek pelurusan bagus, tidak melukai tulang rusuk baja, perlambatan kabel penggerak motor. |
| 3 | Badan penyimpanan | cara yang ditentukan seseorang | Rak penyimpanan terbuka baru dan mode penyimpanan buffer diadopsi untuk memfasilitasi produksi berkelanjutan dan secara efektif mencegah akumulasi penguatan. |
| 4 | Mekanisme pelurusan terminal | cara yang ditentukan seseorang |
Sebelum pengelasan dan pembentukan, tulangan utama dan tulangan batang perut diluruskan dua kali, dan metode pelurusan lima rol diadopsi untuk memastikan kekakuan rangka yang sudah jadi.
|
| 5 | Mekanisme pembengkokan batang perut | cara yang ditentukan seseorang |
1, pembengkokan ayun, pembengkokan baja yang ditenagai oleh daya servo, sinkronisitas yang baik, stabilitas tinggi, 2, mekanisme kawat yang ditenagai oleh motor servo lain, sinkronisasi yang lebih baik dengan akurasi yang lebih tinggi, dengan mekanisme pembengkokan, dua motor servo yang sangat pas, dapat mewujudkan perubahan tanpa henti fungsi truss pitch, sangat meningkatkan efisiensi produksi.
|
| 6 | Tuan rumah pengelasan | cara yang ditentukan seseorang |
Naik turun setiap titik pengelasan, total 2 trafo, total daya trafo las berkurang lebih dari 60 persen
|
| 7 | Mekanisme pemotongan | cara yang ditentukan seseorang |
Mode geser "gunting" dapat secara efektif menyelesaikan masalah pengelasan yang disebabkan oleh geser dan proses, serta menghindari deviasi samping dan distorsi produk rangka jadi dalam proses geser.Penyesuaian posisi geser dikendalikan oleh motor servo dan motor servo pembengkokan dan kawat untuk mencapai geser sewenang-wenang pada panjang rangka dengan jenis yang sama.
|
| 8 | Mekanisme pengumpulan material | cara yang ditentukan seseorang | Isi ulang otomatis |
| 9 | Sistem kendali kelistrikan | cara yang ditentukan seseorang | |
| 10 | sistem operasi | cara yang ditentukan seseorang |
Tombol pengoperasian dan bagian lainnya menggunakan produk berkualitas tinggi Pengoperasian dan penyesuaian peralatan yang mudah Kecepatan, parameter pengelasan dan lainnya mudah dioperasikan Sistem penunjukan truss
|
| 11 | Instruksi, suku cadang dan peralatan acak | cara yang ditentukan seseorang | tata letak standar |
1.3 Parameter teknis peralatan:
| proyek | satuan | data | perkataan |
| Bantalan beban rangka tata letak | kg | 2500 | Ketinggian palang senar tidak lebih dari 2 meter, dan tinggi palang samping tidak lebih dari 1,3 meter |
| Jumlah garis peletakan | individu | 3 | |
| Kecepatan lurus | m/mnt | ≤30 | Harus disesuaikan dengan penyesuaian pengelasan |
| Pengelasan transformator daya | Kva | 160×2 | Kontrol konversi frekuensi, mengurangi kehilangan daya reaktif, pekerjaan terputus-putus |
| Kekuatan motor transfer kawat | Kw | 5,5×3 | layanan terputus-putus |
| Kekuatan motor pembentuk palang lateral | kw | 3 | Silinder + motor servo |
| Tenaga motor geser mekanis | Kw | 11×1 | layanan terputus-putus |
| Jarak lentur tendon S | mm | 200 | 250 ke atas tanpa tinggi rangka sudut bawah |
| lebar tendon S | mm | 70-270 | Lebar dapat disesuaikan |
| Diameter lentur lengkungan batang S (diameter dalam) | mm | 10 | Penggantian |
| Lebar rangka (tulangan utama) | mm | 70-270 | Sangat dapat disesuaikan |
| Diameter tendon utama | mm | Φ8-12 | Φ 8- Φ 12 pelat tulangan sekrup |
| diameter tendon S | mm | Φ4-Φ8 | |
| Panjang rangka produksi | M | 0,4-6 | Panjang apa pun dapat disesuaikan sesuai kebutuhan |
| Kecepatan garis truss (pelat) | m/mnt | 6-12 | Kecepatan produksi stabil 6-12m / mnt |
| Arah pelepasan peralatan | Tentukan arah masuk dan keluar sesuai dengan perencanaan lokasi sebenarnya | ||
| Tekanan gas | Ayah | ≥0,7 | Gas tersebut harus merupakan sumber gas bersih yang melewati penyaringan dan pengeringan |
| konsumsi gas | m³/menit | 3/4.5 | |
| Panjang Lini Produksi (panjang * lebar * tinggi) | mm | Panjang 45000*3000*3500 dapat disesuaikan dengan tepat | |
| berat peralatan | T | 18 (tidak termasuk aksesori dan kotak kontrol listrik eksternal) | |
| Catatan: Perlengkapan standar termasuk mekanisme pembengkokan kaki, industrialisasi perumahan tanpa mekanisme pembengkokan kaki, harap jelaskan. | |||
1.4 Karakteristik peralatan
1, rangka garis baja
Ada tiga set rangka peletakan batang baja cakram, menggunakan mode peletakan berputar, bantalan maksimum 2 ton.
Setiap rak set dilengkapi dengan perangkat rem pneumatik terpisah.
Setiap rangkaian rangka tata letak memiliki seperangkat mekanisme pra-pelurusan independen untuk menghilangkan kulit oksida permukaan baja.
2. Sesuaikan mekanisme pengiriman kawat
Menggunakan beberapa putaran pelurusan, efek pelurusan bagus, tidak melukai tulang rusuk baja, kabel motor deselerasi ganda.
Setiap mekanisme pengumpanan kawat dapat dikontrol secara terpisah.
3,Mekanisme penyimpanan baja
Mengadopsi rak penyimpanan terbuka baru, mode penyimpanan penyangga, memfasilitasi produksi berkelanjutan, secara efektif mencegah penguatan.
4. Mekanisme pelurusan terminal
Sebelum pengelasan dan pembentukan, tulangan utama dan tulangan batang perut diluruskan dua kali, dan metode pelurusan lima rol diterapkan untuk memastikan kekakuan rangka yang sudah jadi.
Mekanisme ini memainkan peran penting dalam mengatur kekakuan produk rangka.
5, mekanisme bentuk tekan batang perut dan kawat
Pembengkokan ayunan batang, pembengkokan baja dengan daya servo untuk memberikan daya, sinkronisasi yang baik, stabilitas tinggi.
Pembengkokan tulangan berlanjut (mekanisme pembengkokan adalah gerakan melingkar dan diayunkan ke atas dan ke bawah, tanpa penundaan), kecepatan pembentukannya cepat.
Cetakan cetakan batang baja berbentuk silinder menghadap permukaan batang baja tanpa goresan.
Mekanisme suplai kawat ditenagai oleh motor servo, yang memiliki sinkronisasi lebih baik dan akurasi lebih tinggi.Dengan mekanisme pembengkokan, koordinasi sempurna dari dua motor servo dapat mewujudkan fungsi mengubah pitch truss tanpa henti, yang sangat meningkatkan efisiensi produksi.
6. Bagian pengelasan
Naik turun setiap titik pengelasan, total 2 trafo.
Kedua kelompok memiliki total 4 tekanan tekanan dengan sinkronisasi yang baik.
Silinder las memiliki langkah kecil, kekuatan besar, kecepatan pengelasan cepat dan kualitas tinggi.
Menggunakan cara penjepitan pneumatik, silinder las menggunakan merek berkualitas tinggi.
Elektroda las terbuat dari tembaga paduan kromium dan zirkonium
Dilengkapi dengan mekanisme positioning untuk memastikan bentuk dan ukuran pengelasan.
Metode pengelasan titik resistansi dua titik mengurangi daya terpasang sebesar 60% dibandingkan dengan metode sejenisnya, dan parameter pengelasan setiap sambungan solder dapat diatur secara terpisah.
Kepala elektroda empat mode dapat digunakan kembali sebanyak 4 kali, dan biaya penggunaan berkurang 3 kali lipat.
7. Mekanisme pemotongan
Mode "gunting" dapat secara efektif menyelesaikan masalah pengelasan yang disebabkan oleh proses geser, dan menghindari ke samping dan distorsi produk rangka selama proses geser.
Kecepatan geser cepat, pengelasan tidak memerlukan penghentian.
Untuk geser kekuatan tinggi pada sambungan las batang utama dan batang samping, diadopsi kekuatan tinggi baru yang dikembangkan
Baja cetakan ketahanan.
8. Sistem kendali peralatan listrik
Menggunakan sistem kontrol Hechuan, stabilitas tinggi.
9. Sistem operasi
Tombol pengoperasian dan bagian lainnya menggunakan produk berkualitas tinggi.
Pengoperasian dan penyesuaian peralatan yang mudah.
Kecepatan, parameter pengelasan dan lainnya mudah dioperasikan.
1.5 Konfigurasi peralatan dan merek asli
| nama | merek |
menjelaskan perkataan |
| Layar operasi | Negara bagian umum Kunlun | Ini adalah layar sentuh Internet of Things yang cerdas dengan CPU ARM sebagai intinya dan 800 MHz.Produk ini dirancang untuk menggunakan layar LCD TFT 10 inci dengan resolusi 1024*600, layar sentuh resistif empat kabel, dan perangkat lunak konfigurasi McsgPro yang sudah diinstal sebelumnya |
| PLC | HeChuan | Kinerja tinggi, struktur kompak, fungsi kuat, stabilitas tinggi |
| motor servo | HeChuan | Performa tinggi, keandalan tinggi, dan kualitas tinggi |
| Kontrol tegangan rendah | Chint | Merek terkenal dalam negeri, kualitas stabil, keandalan tinggi |
| Catu Daya Mode Peralihan | Taiwan Ming wei | Merek terkenal Taiwan, lebih dari 30 tahun pengalaman litbang dan manufaktur |
| transformator las | Cheng tai | Mengadopsi teknologi pengelasan Jepang |
| komponen pneumatik | Tamu halaman | Merek terkenal Taiwan, kualitas bagus, keandalan tinggi, beban tinggi |
| katup elektromagnetik | Tamu halaman | |
| Silinder las | Silinder khusus gaya ganda | Kecepatan cepat, daya yang cukup, dan stabilitas tinggi |
| Pengontrol pengelasan | Shanghai guolong | Kinerja produk yang stabil, kualitas yang dapat diandalkan, |
| kotak pengurangan | Pelangi Zhejiang | Performa stabil dan andal |
| rel panduan linier | perak Taiwan | Beban tinggi, akurasi tinggi, kecepatan tinggi, presisi tinggi |
| bantalan | tidak | Kualitas impor, kualitas stabil, keandalan tinggi |
| Kawat kabel | Guangdong Yingke | Bahan luar biasa, insulasi kuat, eksentrisitas rendah |
2. Mesin air dingin
Parameter teknis dan konfigurasi chiller berpendingin udara
|
model proyek |
RX-05A | konfigurasikan | |
| sumber | 380V/3PH/50HZ | ||
|
keluaran pendingin |
K kal/jam | 12900 | |
| kw | 15 | ||
| Masukkan kekuatan total | kw | 4.48 | |
| kriogen | nama | R22 | Impor media dingin berkualitas tinggi |
| metode kontrol | kapiler | ||
|
mesin kompresi |
jenis | Tipe pusaran | Roda lembah Amerika |
| daya (kw) | 3.75 | ||
| Nomor (PH) | 5 | ||
| penggemar | daya (kw) | 0,18*2 | Kipas kebisingan rendah |
| Volume udara (m³/jam) | 7840 | ||
|
kondensator |
jenis | Penukar panas efisiensi tinggi tipe sirip berpendingin udara | Penukar panas efisiensi tinggi tipe sirip berpendingin udara |
| Volume udara pendingin (m³/h) | 5000 | ||
|
evaporimeter |
jenis | Tipe tangki air (stainless steel) | Tipe tangki air (stainless steel) |
| Laju aliran air beku (m³/jam) | 2.5 | ||
| Kapasitas tangki (L) | 60 | ||
| Diameter pipa masuk dan keluar air | 1″ | ||
| pompa air | daya (kw) | 0,37 | Aosource (garansi 2 tahun) |
| kepala pengiriman (m) | 20 | ||
| Laju aliran (m³/jam) | 6 | ||
|
penjaga keamanan |
Versi wajah |
Perlindungan overheating kompresor, perlindungan arus lebih, Perlindungan tekanan tinggi dan rendah, perlindungan suhu berlebih, aliran Perlindungan kuantitas, perlindungan urutan fase / defisiensi fase, perlindungan panas berlebih pada knalpot, air pembuangan panas tidak memenuhi sistem peringatan otomatis standar |
Bang Pu versi komputer |
| Tabel tegangan tinggi dan rendah | Taiwan JAVE | ||
| Saring | Amerika ALCO | ||
| relai putaran fasa |
Schneider dari Perancis |
||
| kontaktor | |||
| sakelar utama | |||
| Deskripsi lengkap | berat (kg) | 174.5 | Kemasan bingkai kayu |
| dimensi garis besar (mm) | 1310*630*1230 | ||
| persiapan permukaan | Papan utama 2mm, pelat penyegel 1,5mm | Plastik semprotan elektrostatik | |
3. Kompresor udara
Parameter teknis mesin sekrup berpendingin udara BK 22-8 ZG
| Kelompok sekrup | 5:6 rotornya |
| mode kompres | Berkelanjutan, satu tingkat |
| Tekanan saluran keluar udara terkompresi | P2=0,8MPa |
| metode pendinginan | pendinginan udara paksa |
| Suhu keluar udara terkompresi | Dari 10℃ hingga 15℃ lebih tinggi dari suhu sekitar |
| Kuantitas minyak pelumas | Sekitar 8,6 liter |
| kecepatan motorik | N=2930r/menit |
| peringkat daya | 22kW |
| tingkat debit | V=3,45m3/mnt |
| berat kerja | Sekitar 390kg |
| Batas atas suhu udara | 45℃ |
| Batas bawah suhu udara | 0℃ |
| konsumsi minyak | Kandungan minyak buang kurang dari 3 PPM |
| kebisingan |
74dB(A) |
| Ukuran eksternal (panjang, lebar dan tinggi) (mm) | 1200×800×1120 |
