Shandong Time Machinery Technology Co., Ltd.
"PC Rebar Truss Welding Production Line (SGHJ-IV) "
Informasi Peralatan
Perwakilan hukum: Cui Hao
Telepon: 13395378282
Alamat: Zona Pembangunan Ekonomi, Kota Jining, Provinsi Shandong
Situs web: www.sdsgzn.com
Daftar Isi
Aku. Pengantar Proyek PC Composite Slab 3
1. Ringkasan Proyek3
2.Pengenalan Proses Produksi4
3.PC Rebar Truss Produk jadi (Tress Angle Kanan)5
II. PengelolaanKinerja dan Parameter Teknis Peralatan 6
1.Parameter Teknis Jalur Produksi Truss Rebar6
1.1 Gambaran Umum Peralatan6
1.2 Komposisi peralatan dari lini produksi truss rebar6
1.3 Parameter teknis peralatan:7
1.4 Fitur Peralatan8
1.5 Konfigurasi peralatan dan merek komponen10
2. Mesin pendingin air11
2.1 Spesifikasi teknis unit pendingin kotak pendingin udara:11
3. Kompresor udara12
1Parameter Teknis Mesin Sekrup Dingin Udara13
Aku.Pendahuluan untuk Proyek PC Composite Slab
1. Pengantar Proyek PC Composite Slab
1. Gambaran Umum Proyek
Lembar lantai komposit adalah bentuk struktural yang menggabungkan beton pra-fabrikasi dan beton yang dilemparkan di tempatnya.Lemparan tipis yang sudah ditekan (5-8 cm tebal) diintegrasikan dengan lapisan beton atas yang dilemparkan untuk membentuk struktur yang seragam dan bekerja samaPerkuat utama pelat tipis yang sudah tertekan berfungsi sebagai perkuat utama lempengan lantai komposit,sedangkan lapisan atas cast-in-place hanya membutuhkan penguatan momen negatif dan penguatan strukturalPelat tipis yang telah ditekan juga berfungsi sebagai formwork bagian bawah untuk lapisan beton yang dibuang di tempatnya, menghilangkan kebutuhan untuk dukungan formwork tambahan.Permukaan bawah lempeng tipis halus dan bahkan, dan setelah pengolahan bersama, tidak perlu untuk plester langit-langit.Tidak ada peningkatan konsumsi baja, dan penghematan dalam formwork. Selain itu, tidak adanya dukungan formwork untuk lempengan lantai yang dilemparkan memungkinkan pemasangan awal dinding pemisah beton prefabrikasi besar,sehingga memperpendek periode konstruksi secara keseluruhan.
Jangkauan Aplikasi dan Klasifikasi
Papan ini cocok untuk bangunan dengan rentang hingga 8 meter, termasuk hotel, gedung perkantoran, sekolah, bangunan hunian, rumah sakit, gudang, tempat parkir,dan pabrik-pabrik industri bertingkatTergantung pada struktur permukaan komposit, pelat tipis yang tertekan dapat dikategorikan menjadi tiga jenis:tidak diperlukan penguatan geser, tetapi permukaan beton harus kasar, tergores, atau memiliki beberapa lubang ikatan.harus ditambahkan penguatan geserDiameter dan jarak penguat ditentukan melalui perhitungan, dan bentuk penguat termasuk bentuk gelombang, heliks, dan mesh point-welded dengan potong silang segitiga melengkung.3 Untuk plat tipis prafabrikasi, sebuah truss baja ditambahkan ke permukaan atas untuk meningkatkan kekakuan selama konstruksi dan mengurangi kebutuhan untuk dukungan di bawah lempeng tipis.
2. Pengantar Proses Produksi
3. Rebar Truss Produk jadi (sudut kanan)
II. PengelolaanKinerja dan Parameter Teknis Peralatan
1.Parameter teknis dari lini produksi rebar truss
1.1 Gambaran Umum Peralatan

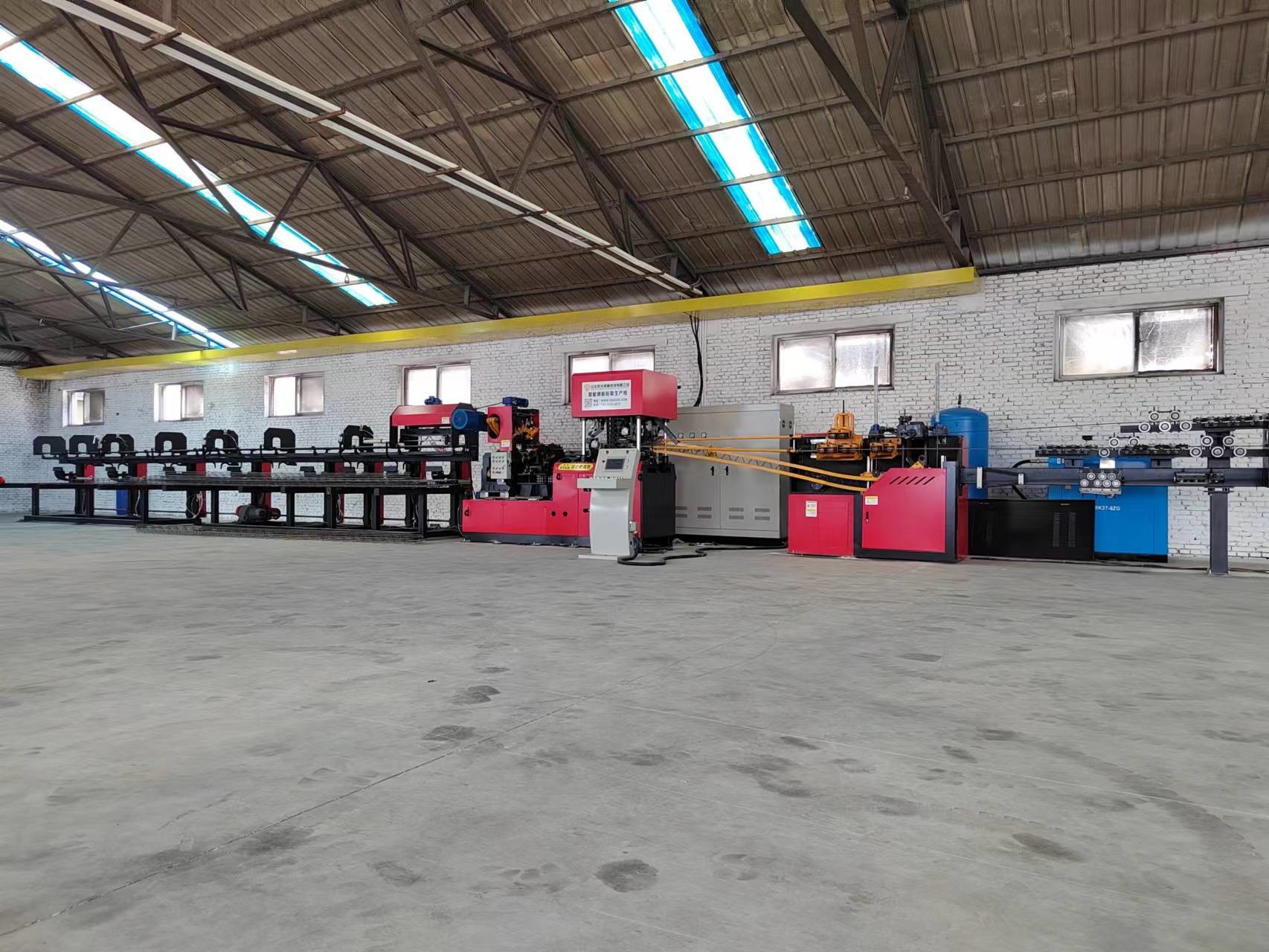

Garis produksi truss rebar adalah jalur produksi otomatis yang mengintegrasikan lemparan kawat kumparan rebar, meluruskan, lentur baja sisi, pengelasan las, pemotongan otomatis,dan pengumpulan produk jadiHal ini dapat menghasilkan balok baja untuk slab lantai serta bangunan prefabrikasi balok baja PC,digunakan secara luas dalam konstruksi bangunan (pilar lantai prefabrikasi) dan konstruksi kereta api berkecepatan tinggi (sleeper blok ganda), di antara bidang lain.
1.2 Komposisi peralatan dari lini produksi truss rebar:
| Tidak, tidak. | Komponen peralatan | Jumlah | Fitur Teknis |
| 1 | Rak penempatan kawat rebar | Satu set | Rak penempatan kawat vertikal |
|
2 |
Mekanisme Perataan dan Pemanfaatan | Satu set | Mengadopsi Multi-Wheel Straightening dengan efek straightening yang sangat baik tanpa merusak tulang rusuk rebar; Dual-driven kabel feed dengan tiga motor deceleration. |
|
3 |
Mekanisme Penyimpanan Bahan | Satu set | Dilengkapi dengan jenis rak penyimpanan terbuka baru yang memanfaatkan penyimpanan bantalan, memungkinkan produksi berkelanjutan dan mencegah akumulasi balok dengan efektif. |
|
4 |
Mekanisme Penegakan Terminal | Satu set | Peregangan terminal tahap kedua dilakukan pada bagian utama penguat dan diagonal sebelum pengelasan dan pembentukan menggunakan metode peregangan lima rol,Memastikan keteraturan produk truss. |
6
1.3 Parameter teknis peralatan:
| Swing Arm | Satuan | Jumlah | Catatan |
| Kapasitas beban rak penataan kawat | kg | 2000 | Ketinggian akord atas tidak boleh melebihi 2 meter, dan ketinggian akord lateral tidak boleh melebihi 1,3 meter. |
| Jumlah Rak Pengendalian Kawat | Satuan | 5 | |
| Kekuatan Motor Pembentuk Baja Sisi | kW | 7.5 | |
| Kekuatan Transformer Las | kW | 160x2 |
Operasi intermiten
|
7
| Kekuatan motor geser | kW | 11+11 | Operasi intermiten |
| Mengumpulkan dan mengangkat kekuatan motor rak | kW | 2.2 | Operasi intermiten |
| Tingkat lentur akord lateral | mm | 200 | 190-210 pitch diatur secara otomatis |
| Ketinggian akord | mm | 70-270 | Ketinggian 250 dan di atas tanpa akord sudut bawah |
| Lebar akord | mm | 70-90 | Lebar besar |
| Diameter bar akord atas dan bawah | mm | 6-12 | |
| Diameter akord lateral | mm | 4-7 | |
| Panjang akord | m | 0.2 ~ 14 |
Jarak yang dapat disesuaikan secara otomatis
|
| Kejujuran akord | mm | ± 5 | |
| Kesalahan ketinggian akord | mm | ± 2 | |
| Kesalahan panjang akord | mm/m | ± 5 |
Kesalahan maksimum tidak melebihi ±15mm
|
| Ketinggian batang akord atas dan bawah yang terpapar | mm | ≤ 5 | |
| Kecepatan jalur produksi | m | 12-15 | Kecepatan produksi yang stabil sebenarnya ditentukan oleh spesifikasi akord. |
| Tekanan udara | MPa | ≥ 0.7 | Gas yang digunakan harus bersih, disaring dan dikeringkan. |
| Konsumsi udara | m3/menit | 3/4.5 | |
| Panjang jalur produksi (panjang * lebar * tinggi) | mm | Panjang jalur produksi dapat disesuaikan dengan 45000*3000*3500. | |
| Total produksi | T | ≤ 18 (tidak termasuk aksesori dan kotak kontrol eksternal) | |
|
Catatan: Konfigurasi standar termasuk mekanisme lentur sudut bawah. Harap tentukan jika konfigurasi untuk industrialisasi perumahan tidak termasuk mekanisme lentur sudut bawah.
|
|||
1.4 Fitur Peralatan
1.Karet rangka penataan
Ada lima set bar bayar berdiri, menggunakan metode pembayaran berputar, dengan beban maksimum 2 ton.
Masing-masing tempat pembayaran dilengkapi dengan perangkat pengereman udara independen.
Masing-masing stand pembayaran memiliki mekanisme pra-penegakan independen untuk menghilangkan sisik oksida di permukaan batang baja.

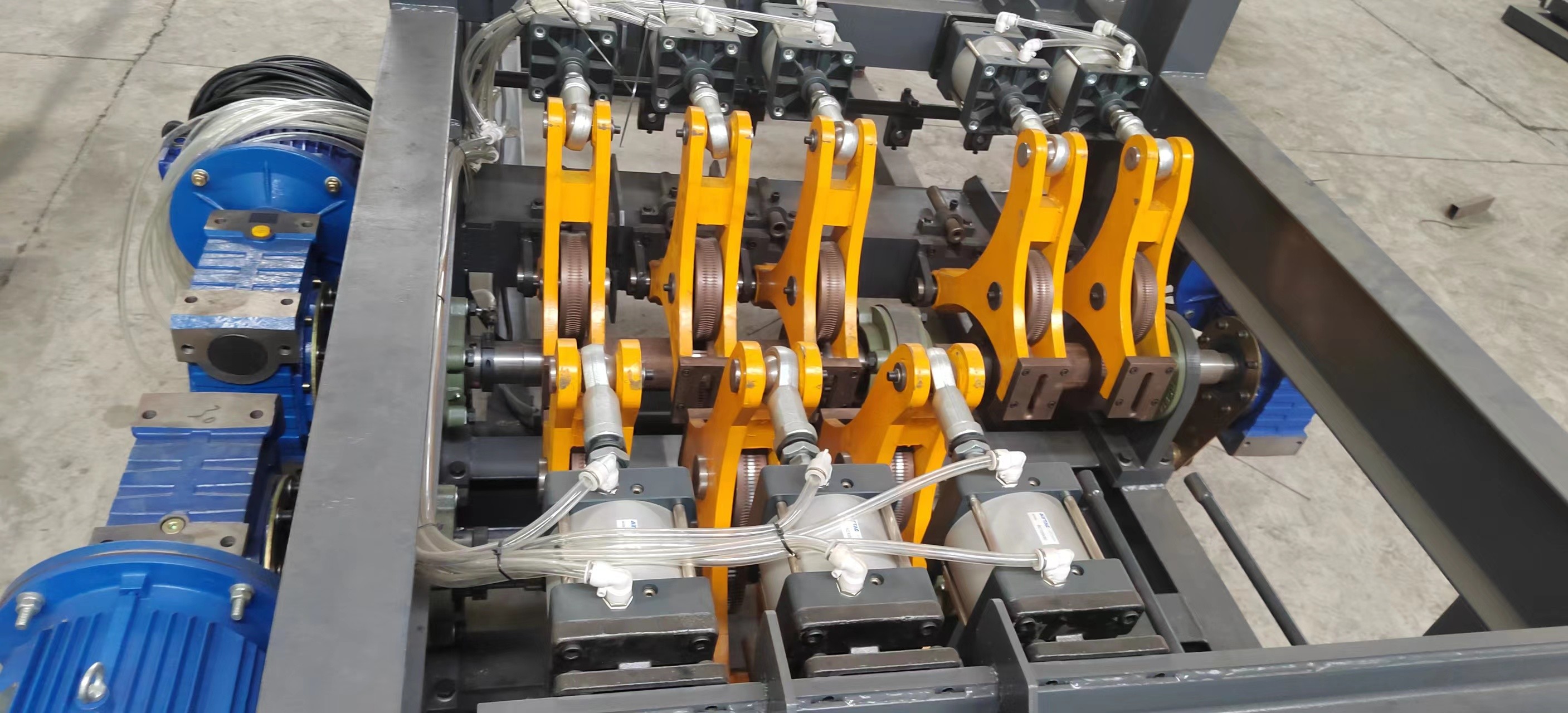

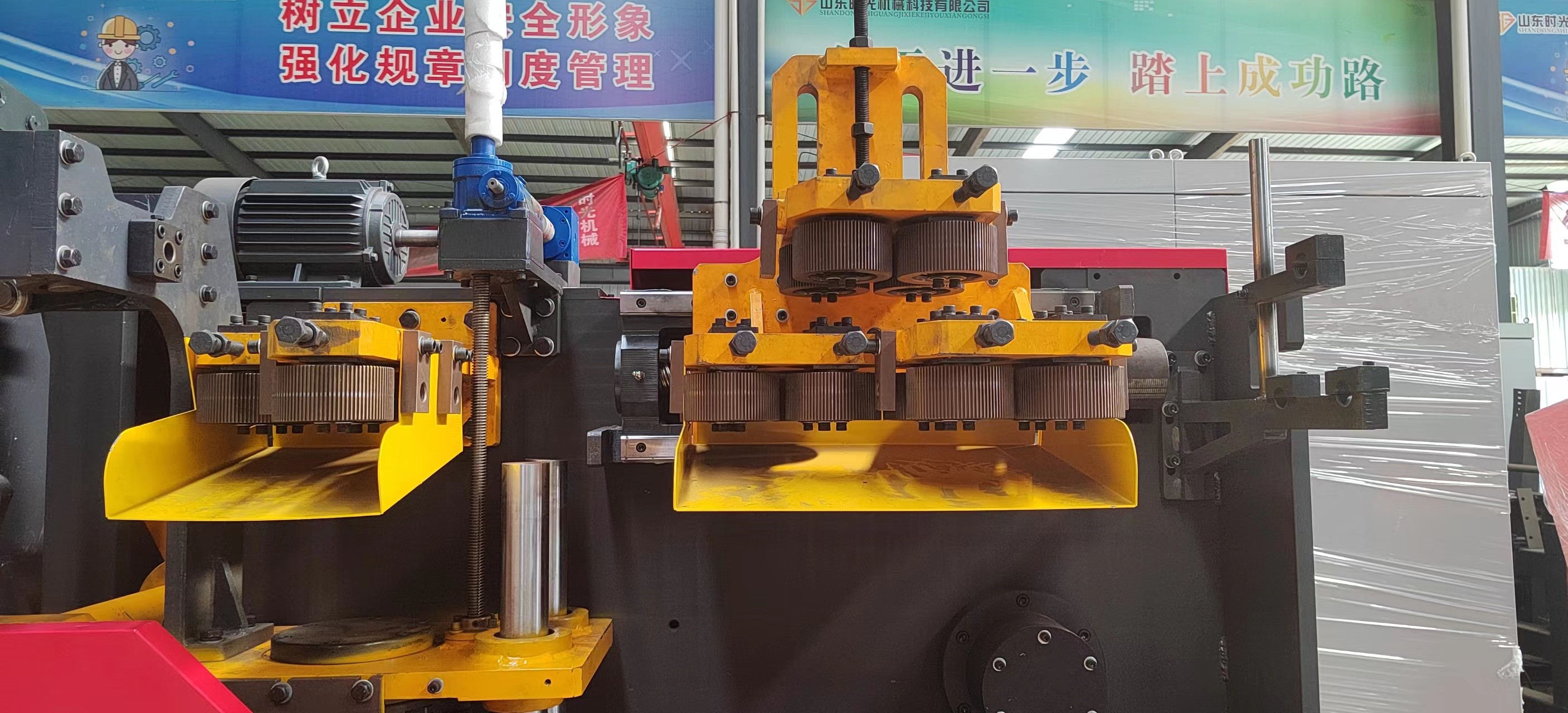

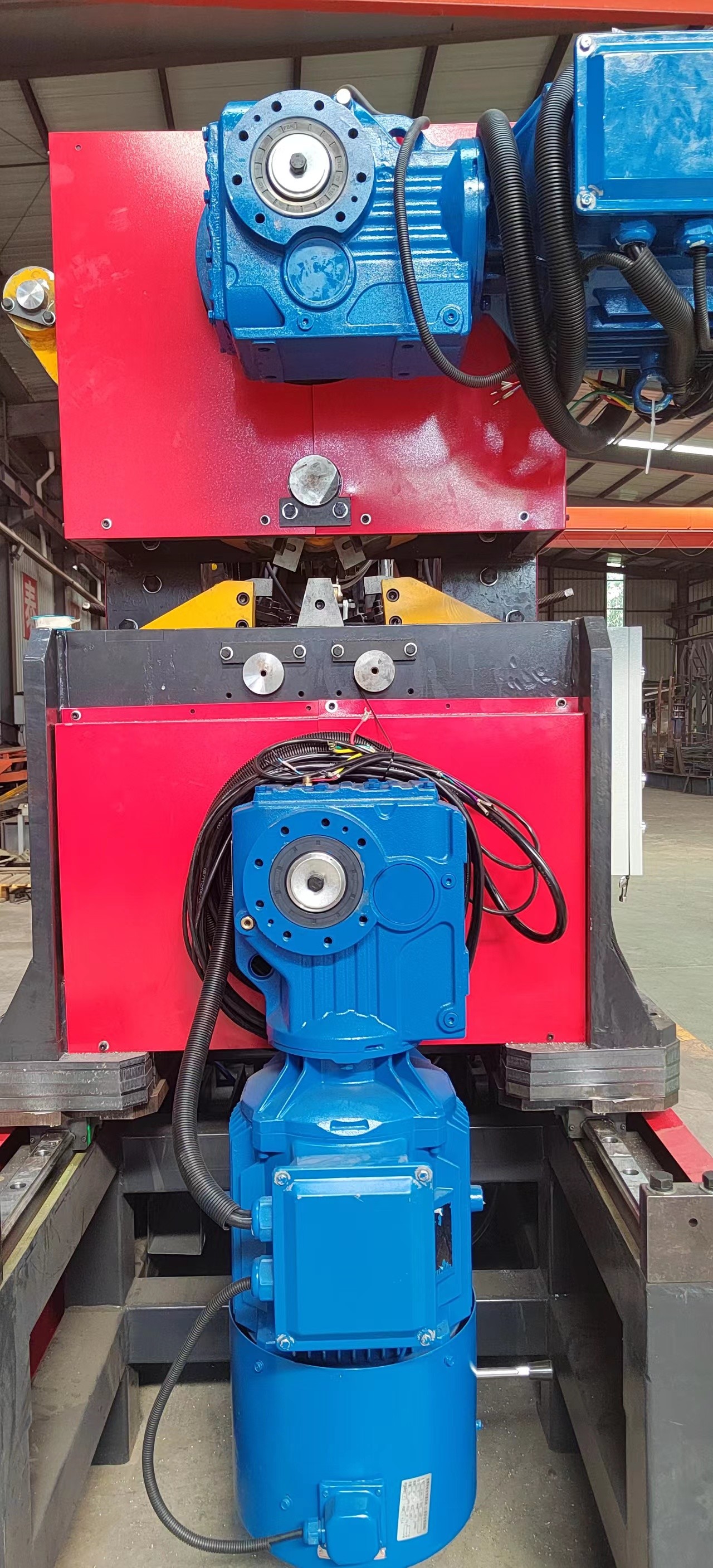

2. Mekanisme Perataan dan Pemanfaatan
Ini menggunakan pelurus multi-roda dengan efek pelurus yang baik, tanpa merusak tulang rusuk batang baja.
Setiap mekanisme makan dapat dikendalikan secara independen.
3. Mekanisme penyimpanan baja bar
Ini mengadopsi jenis rak penyimpanan terbuka baru untuk penyangga dan penyimpanan, yang nyaman untuk produksi berkelanjutan dan secara efektif mencegah batang baja terjerat.

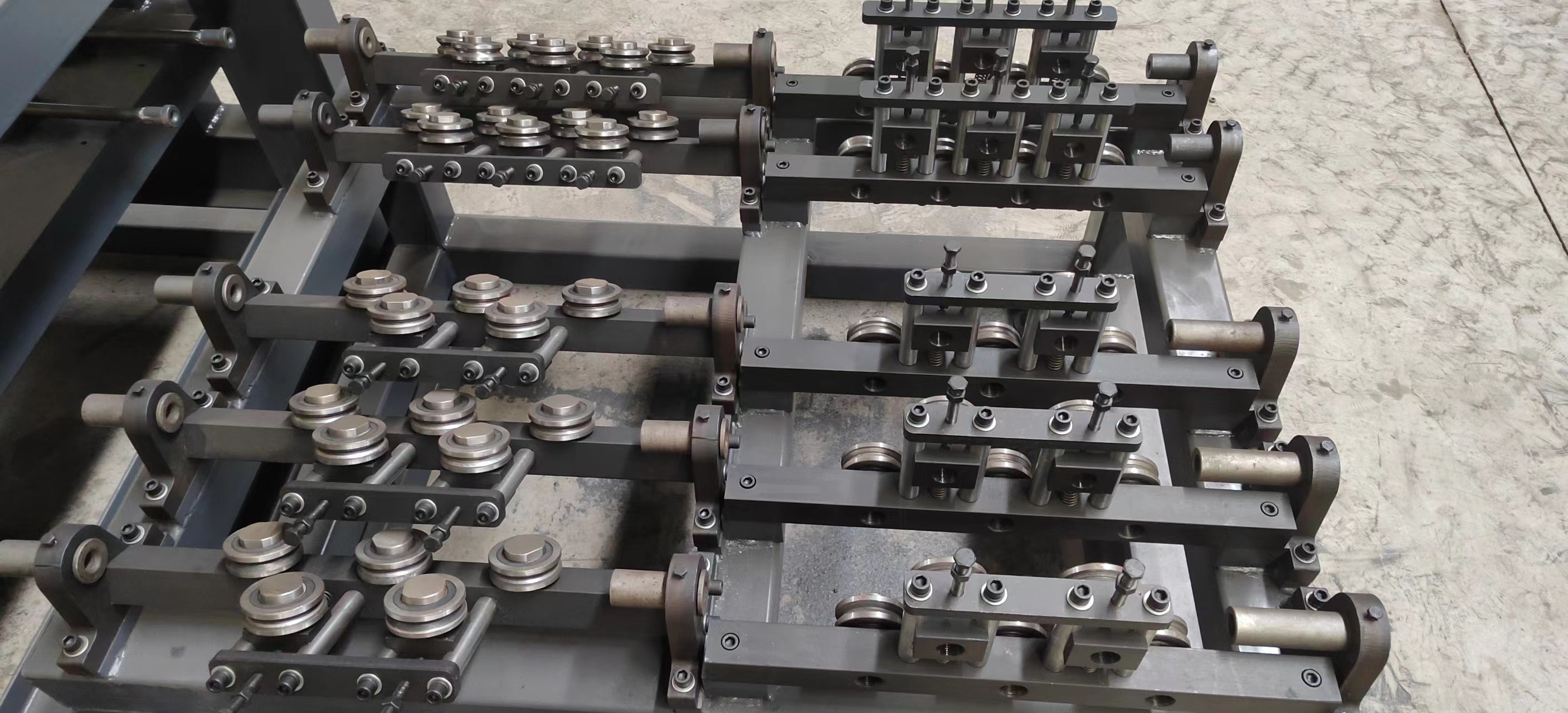

4Mekanisme Pengaturan Terminal
Penegakan terminal sekunder dilakukan pada batang utama dan batang web sebelum pengelasan dan pembentukan.
Mekanisme ini memainkan peran kunci dalam menyesuaikan kelenturan produk truss.

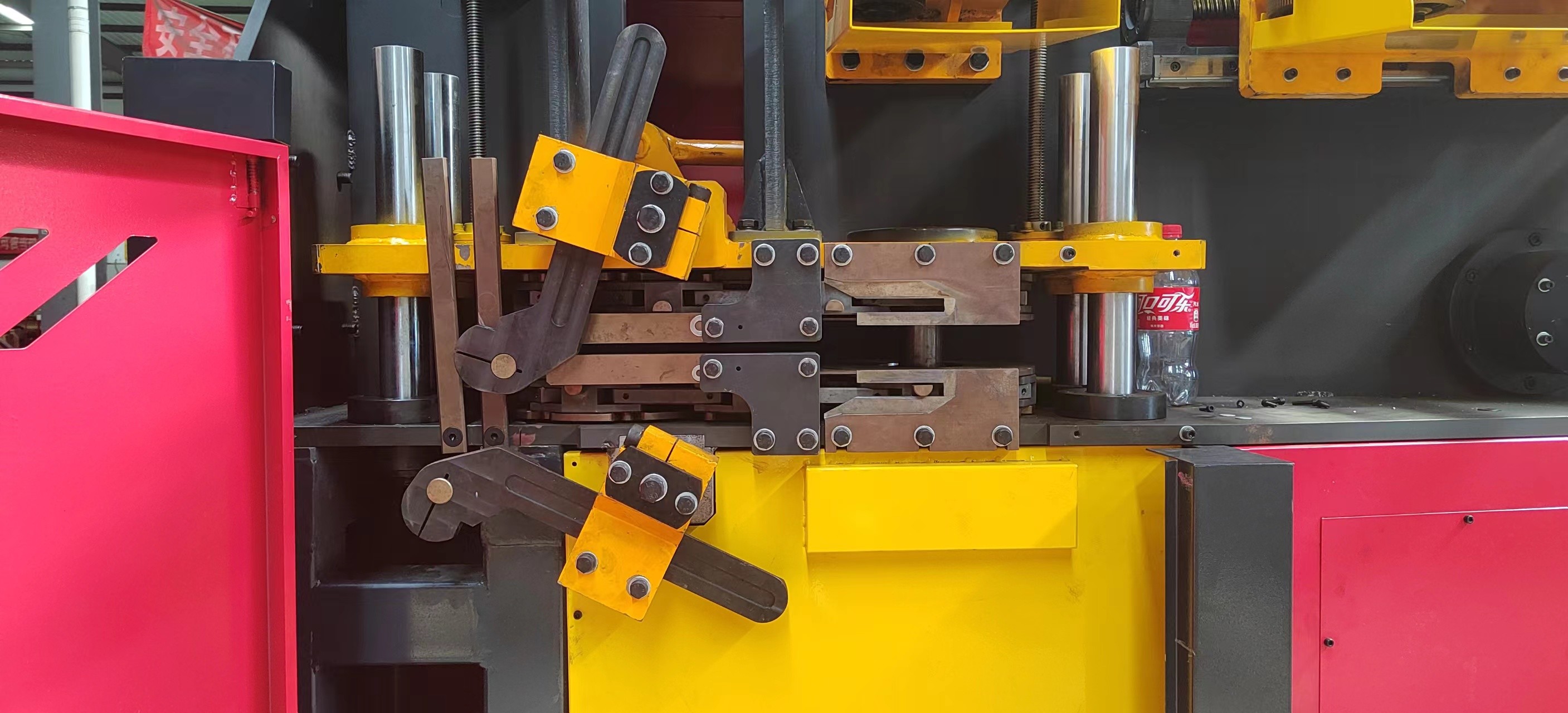

5. Web Bar Memperset dan Mechanical Feeding
Bending swing-arm digunakan untuk membengkokkan batang baja, didukung oleh servo motor, dengan sinkronisasi yang baik dan stabilitas yang tinggi.Bending batang baja adalah terus menerus (mekanisme lentur bekerja dalam gerakan melingkar dan naik turun ayunan, tanpa penundaan), dengan kecepatan pembentukan yang cepat. cetakan membentuk batang baja memiliki permukaan silinder untuk mencegah goresan permukaan batang baja.,dengan sinkronisasi dan akurasi yang lebih baik.kombinasi sempurna dari dua servo motor dapat menyadari fungsi mengubah truss pitch tanpa berhenti, sangat meningkatkan efisiensi produksi.

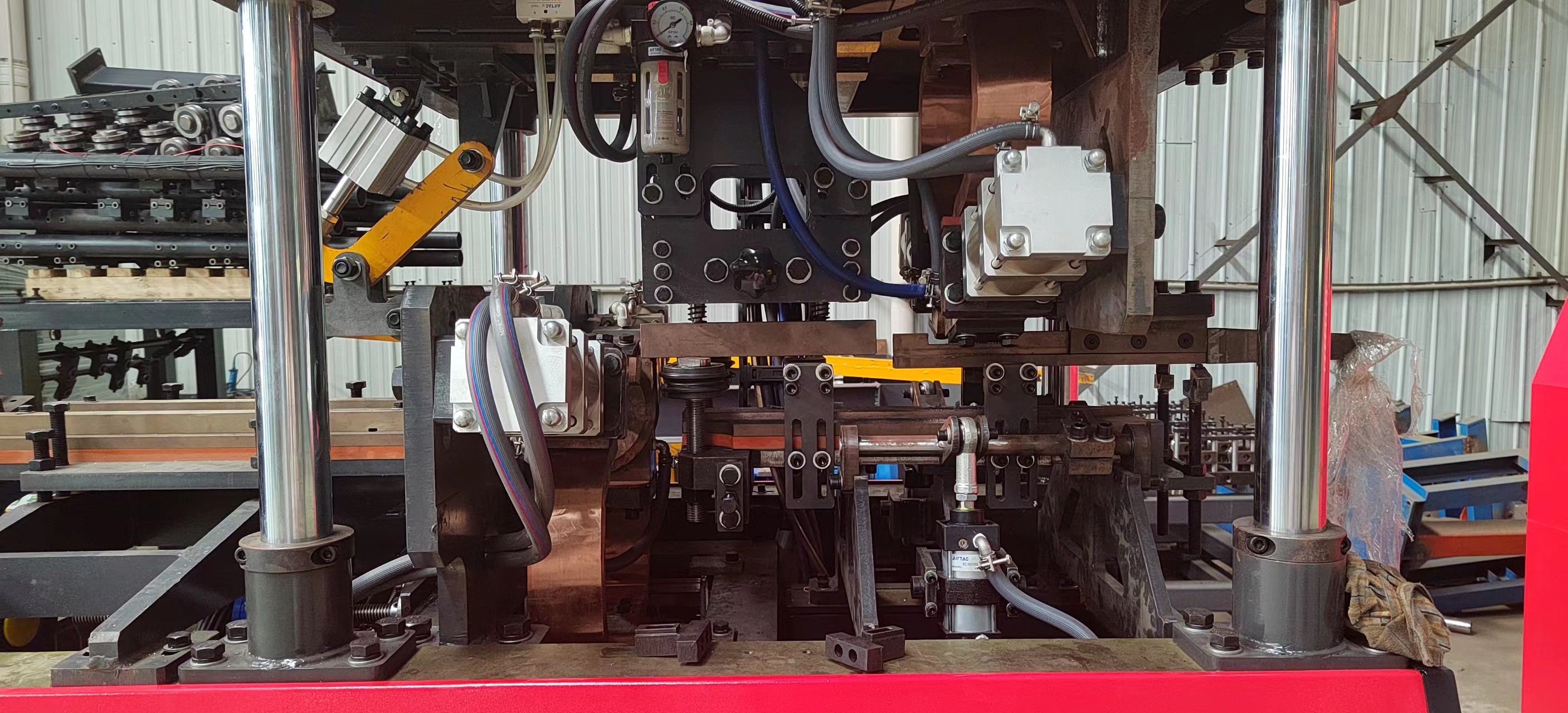

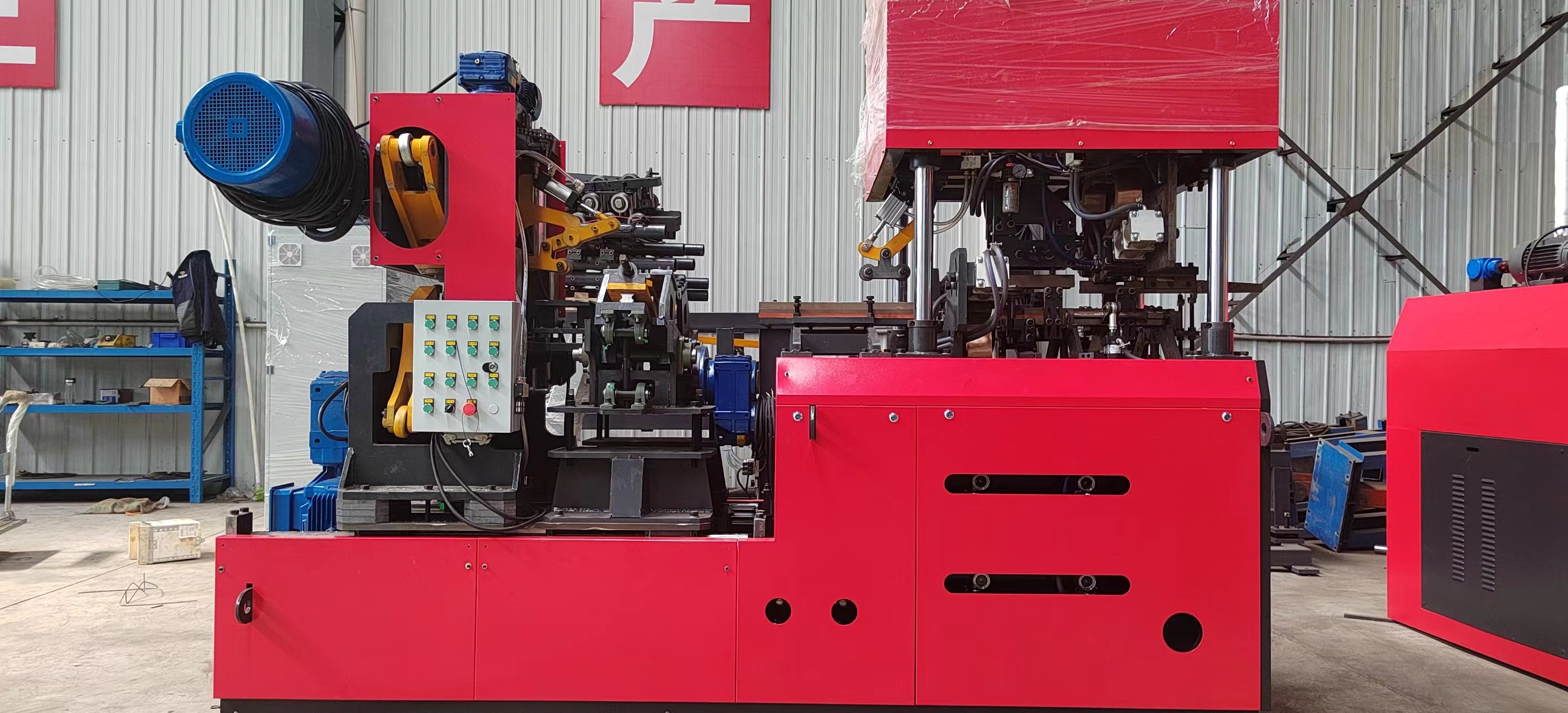

6Bagian pengelasan
Dua pengelasan titik, satu di atas dan satu di bawah, dengan dua trafo total.
Silinder las memiliki stroke kecil, kekuatan besar, kecepatan las cepat, dan kualitas tinggi.
Silinder las menggunakan merek berkualitas tinggi dan dipegang udara.
Elektrod las terbuat dari tembaga paduan krom-zirkonium.
Dilengkapi dengan mekanisme posisi untuk memastikan bentuk dan ukuran las.
Metode pengelasan titik dua titik resistensi mengurangi daya instalasi sebesar 60% dibandingkan dengan rekan-rekan, dan parameter pengelasan dari setiap titik pengelasan dapat diatur secara independen.
Kepala elektroda empat arah dapat digunakan kembali empat kali, mengurangi biaya sebanyak tiga kali.

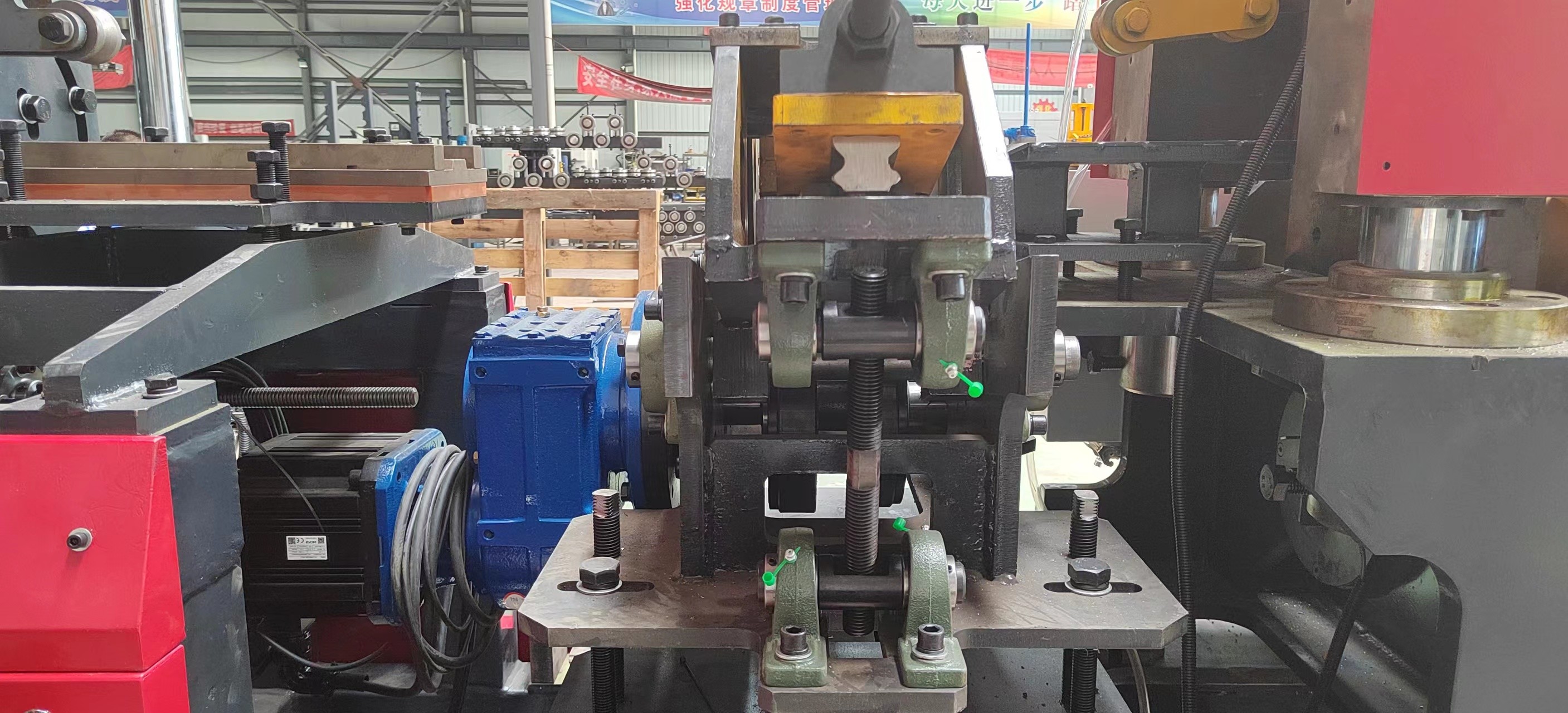

7. Mesin pemotong
Mode pemotongan "jenis gunting" diadopsi untuk secara efektif memecahkan masalah las terbuka yang disebabkan oleh proses pemotongan dan menghindari deformasi dan distorsi truss selama pemotongan.
Kecepatan pemotongan cepat, tidak perlu menghentikan pengelasan.
Untuk pemotongan kekuatan tinggi pada sendi pengelasan penguatan utama dan samping, baja kekuatan tinggi dan tahan cetakan terbaru yang dikembangkan dari Cina digunakan.
8. Mekanisme Pengumpulan dan Pemasangan Otomatis
Mekanisme pengumpulan otomatis memungkinkan produksi berkelanjutan tanpa perlu berhenti, meningkatkan efisiensi.
Hal ini dapat mengumpulkan truss dari berbagai ukuran, panjang dan pendek.
Pengumpulan otomatis, menumpuk, dan pengiriman truss semuanya sepenuhnya otomatis.
Perangkat pengumpulan dan tumpukan otomatis mengurangi jumlah operator sebesar 2.
9Sistem Kontrol Listrik
Ini mengadopsi sistem kontrol dari Hechuan dengan stabilitas tinggi.
10. Sistem Operasi
Tombol pengendali dan komponen lainnya menggunakan produk berkualitas tinggi.
Peralatan ini mudah dioperasikan dan disesuaikan.
Operasi seperti kecepatan, parameter las, dll nyaman.
1.5 Konfigurasi peralatan dan merek komponen
| Nama | Merek |
Penjelasan Pengamatan |
| Layar Operasi | Kunlun Tongtai | Ini adalah layar sentuh IoT cerdas dengan CPU ARM sebagai inti dan frekuensi utama 800MHz. Desain produk mengadopsi TFT LCD 10 inci, resolusi 1024 * 600, layar sentuh resistif empat kawat,dan juga pra-diinstal dengan perangkat lunak konfigurasi McsgPro. |
| PLC | Hechuan | Kinerja tinggi, struktur kompak, fungsi yang kuat, dan stabilitas tinggi. |
| Servo motor | Hechuan | Kinerja tinggi, keandalan tinggi, dan kualitas tinggi. |
| Kontrol Tegangan Rendah | CHNT | Merek terkenal Cina, kualitas stabil, keandalan tinggi. |
| Mengganti Sumber Daya | Taiwan Mingwei | Taiwan merek terkenal dengan lebih dari 30 tahun penelitian dan pengalaman manufaktur. |
| Transformer Pengelasan | Chengtai | Menggunakan teknologi las Jepang. |
| Komponen udara | Yadeke |
Taiwan merek terkenal, kualitas yang baik, keandalan tinggi, kapasitas beban tinggi.
|
| Katup Solenoid | Yadeke | |
| Silinder Las | Silinder Khusus Shuangbeili | Kecepatan tinggi, daya yang cukup, dan stabilitas tinggi. |
| Pengontrol Pengelasan | Shanghai Guolong | Kinerja produk yang stabil dan kualitas yang andal. |
| Reduktor | Zhejiang Tianhong | Kinerja yang stabil dan andal. |
| Jalur panduan linier | Taiwan Shangyin | Kapasitas beban tinggi, presisi tinggi, kecepatan tinggi, dan akurasi tinggi. |
| Bantalan | Nsk | Kualitas impor, kualitas stabil, dan keandalan tinggi. |
| Kawat listrik, kabel | Guangdong Yingke | Bahan yang sangat baik, isolasi yang kuat, eksentrisitas rendah. |
·
10
Mesin pendingin airpanjang * lebar * tinggi = 1310 * 630 * 1230mm.
Spesifikasi teknis unit pendingin tipe kotak yang didinginkan udara adalah sebagai berikut:
|
Model
Posisi |
RX-05A |
Konfigurasi
|
|
| Sumber Daya | 380V/3PH/50HZ | ||
| Kapasitas pendingin | Kcal/jam | 12900 | |
| kW | 15 | ||
| Total Daya Masuk | kW | 4.48 | |
| Cairan pendingin | Nama | R22 | Bahan pendingin berkualitas tinggi. |
| Metode Kontrol | Tabung kapiler | ||
3. udara Kompresor
BK22-8ZG Parameter Teknis Mesin Sekrup Dingin Udara
| Kelompok Sekrup | 5:6 rotor spiral |
| Modus Kompresi | Kontinyu, satu tahap |
| Tekanan saluran keluar udara terkompresi | P2 = 0,8MPa |
| Mode pendinginan | Air-dingin |
| Suhu keluar udara terkompresi | Sekitar 10°C~15°C lebih tinggi dari suhu sekitar |
| Jumlah minyak pelincir | Sekitar 8,6 liter |
| Kecepatan motor | N=2930r/menit |
| Kekuatan nominal | 22kW |
| Penghapusan | V=3,45m3/menit |
| Berat kerja | Sekitar 390kg |
| Suhu Udara Maksimal | 45°C |
| Suhu Udara Minimal | 0°C |
| Konsumsi Minyak | Kandungan minyak pembuangan kurang dari 3PPM |
| Kebisingan | 74dB ((A) |
| Dimensi eksternal panjang × lebar × tinggi (mm) | 1200 × 800 × 1120 |
